Локационная система Underground magnetics MAG 6
Бестселлер от Underground Magnetics в России. Оптимальное соотношение: возможности и цена. Позиционирование по одной точке, прогнозируемая глубина на экране, бурение до 120 часов на одном заряде аккумуляторов зонда позволяют проводить пилотное бурение быстрее и эффективнее, чем ранее. Зонды 38 и 48 см под различные цели и задачи. Зонд Echo 50X с опцией бурения под ж/б плитами доступен для работы с МАГ 6.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
|
1 |
Точность угла наклона (тангаж), % |
0,1 |
|
2 |
Положений по часам (крен) |
24 |
|
3 |
Частота телеметрии, 4 канала, МГц |
433 |
|
4 |
Дальность телеметрии максимальная, м |
600* |
|
5 |
Зонд 12 (или 16) частот, 2 мощности |
Да |
|
6 |
Режим работы зонда, (нормальный или мощный) |
2 |
|
7 |
Информация о заряде литиевого элемента в зонде |
Есть |
|
8 |
Управление зондом |
Bluetooth |
|
9 |
Отображение расстояния до зонда |
постоянно |
|
10 |
Запись данных |
Есть |
|
11 |
Питание локатора, удаленного дисплея – литиевый аккумулятор, В |
12,5
|
|
12 |
Время работы локатора на одном заряде максимальное, ч |
50 |
|
13 |
Масса локатора, кг |
3 |
Воспользуйтесь преимуществами системы MAG 6 от Underground Magnetics:
1. Оперативное позиционирование по одной точке. Находясь на линии бурения уже с одной точки можно получить всю основную информацию: направление бурения, удаление от зонда, прогнозируемую глубину под локатором, глубину над зондом (в горизонте локатора). Это позволяет проводить все замеры быстрее, чем по двум точкам.
2. Смена частоты и/или мощности под землей. Вы всегда можете изменить частоту и/или мощность зонда во время бурения. Таким образом, столкнувшись с непредвиденными трудностями, вы можете использовать весь арсенал вашей системы оперативно. Все возможные варианты настроек зонда по частоте и мощности можно менять непосредственно под землей, не вынимая плеть из скважины. (Рекомендуется заранее провести калибровку соответствующих режимов зонда до начала работ, для наиболее корректной информации по глубине) синий текст можно убрать, если много текста. Выделено синим только для вас, если пойдет в сайт, то цвет текста — основной.
3. Контроль различных элементов питания в зонде (алкалиновые, литиевые аккумуляторы, литиевые батарейки типа 2С (261020). Теперь вы можете использовать практически любые батарейки в зонде и получать достаточно адекватную информацию об остаточном заряде в зонде, в том числе напряжение в вольтах в любое время в процессе бурения.
Локатор MAG 6 совместим с большинством зондов серии Echo. В том числе и с зондом Echo 50X (Echo 50XF) – универсальный зонд размера 38 см с низкочастотным и высокочастотным диапазонами для бурения под армированными плитами либо в зоне активных помех. Система поставляется полностью готовая к работе, в том числе с литиевыми аккумуляторами для зонда.

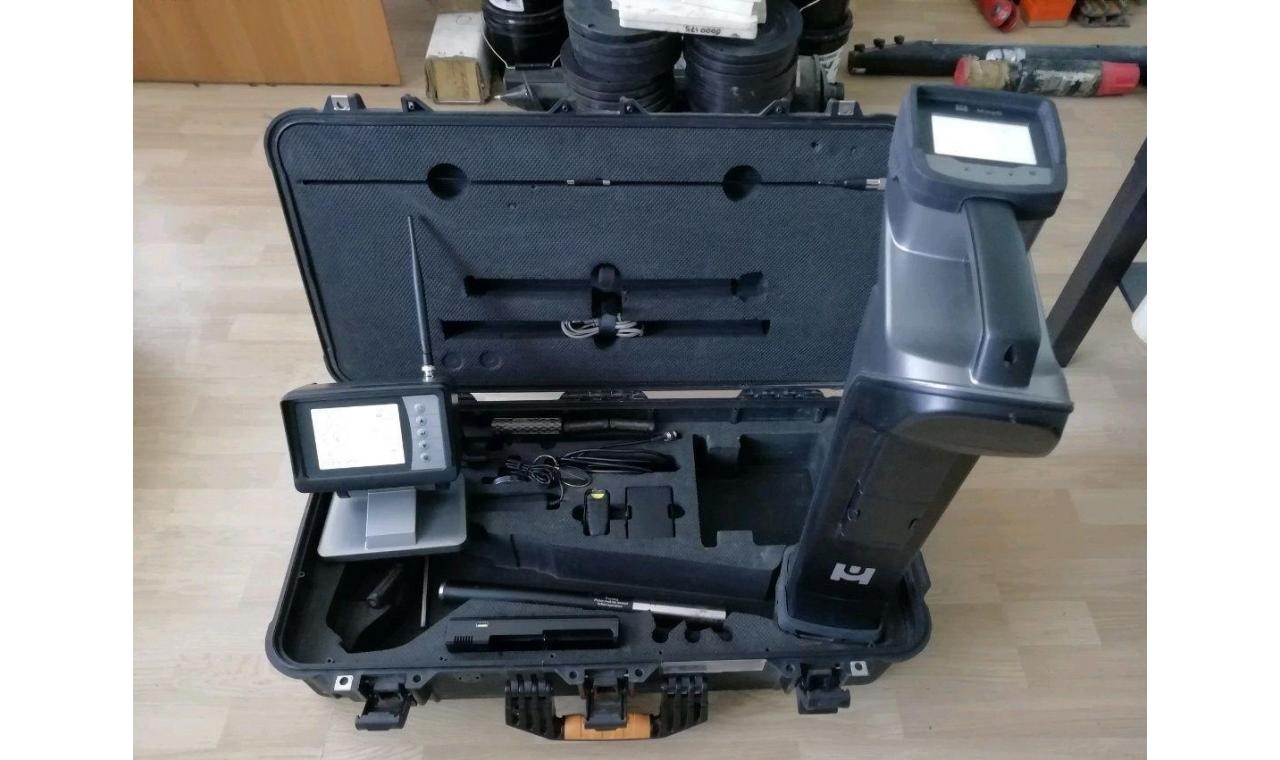

Комплект стандартной* поставки MAG 6
|
№ |
Позиция |
Кол-во |
|
1 |
Локатор MAG 6 |
1 |
|
2 |
Удаленный дисплей MAG 6 |
1 |
|
3 |
Зонд 12 (или 16 частот) частот, 2 мощности** |
1 |
|
4 |
Аккумулятор литиевый для локатора 12,5 В |
3 |
|
5 |
Аккумулятор литиевый для зонда 4,2 В |
2 |
|
6 |
Картридж (переходник) аккумулятора зонда |
1 |
|
7 |
Ключ крышки и монтажа зонда |
1 |
|
8 |
Зарядное устройство аккумулятора локатора, 220В |
1 |
|
9 |
Зарядное устройство аккумулятора зонда |
1 |
|
10 |
Антенна |
2 |
|
11 |
Кейс ударопрочный |
1 |
|
12 |
Подставка для локатора |
1 |
*возможна комплектация различными зондами по желанию. В базовый комплект входит зонд 38 см. ** количество частот и режимов зонда зависит от конкретной модели зонда.
Характеристики:
|
Зонд |
Эхо 50X |
Эхо 50 |
Эхо 60 |
Echo 1 |
|
Частота |
16 частот 0,32 кГц ~ 41 кГц |
12 частот 4 кГц ~ 41 кГц |
12 частот 4 кГц ~ 41 кГц |
3 частоты, 4,19,30 кГц |
|
Тип батареи |
LR14x2, 261020, 18650 (21700) |
LR14x2, 261020, 18650 (21700) |
LR14x4, 261020×2, 18650 (21700)x2 |
LR14x2, 261020, 18650 (21700) |
|
Время работы батареи максимальное |
18650: 15 ч стандартный режим 5 ч – мощный режим
261020 (2C, типа SuperCell): 60 ч стандартный режим, 15 ч мощный режим. |
18650: 15 ч стандартный режим 5 ч – мощный режим
261020 (2C, типа SuperCell): 60 ч стандартный режим, 15 ч мощный режим. |
18650 x 2: 40 ч стандартный режим 11 ч – мощный режим
261020 х 2 (2C, типа SuperCell): 120 ч стандартный режим, 30 ч мощный режим. |
18650 – 15 часов
261020 – 60 часов
(мощность – 1 режим- стандарт, без усиления сигнала) |
|
Максимальная дальность сигнала |
40 м — нормальный режим 50 м — мощный режим |
40 м — нормальный режим 50 м — мощный режим |
40 м — нормальная мощность 50 м — высокая мощность |
40 м |
|
Часы, положений |
24 |
24 |
24 |
24 |
|
Точность угла наклона |
0,1% |
0,1% |
0,1% |
0,1% |
|
Напряжение питания, В |
2 ~ 4,2 |
2 ~ 4,2 |
4 ~ 8,2 |
2 ~ 4,2 |
|
Габаритные размеры, длина х диаметр |
38 х 3,2 см |
38 х 3,2 см |
48 х 3,2 см |
38 х 3,2 см |
|
Влагозащищенность |
IP67 |
IP67 |
IP67 |
IP67 |
